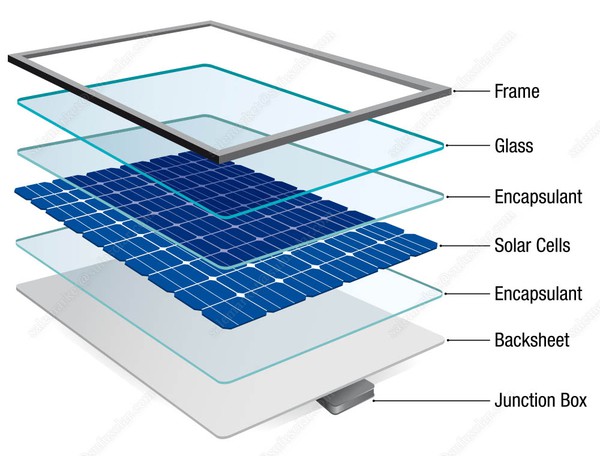

Fotonaponska razvodna kutija je spojni uređaj između polja solarnih ćelija sastavljenog od modula solarnih ćelija i uređaja za kontrolu solarnog punjenja. Njegova glavna funkcija je povezivanje i zaštita solarnih fotonaponskih modula, povezivanje energije koju generiraju solarne ćelije s vanjskim krugovima i provođenje fotonaponske struje koju generira komponenta.
Razvodna kutija ima dvije funkcije: povezivanje i zaštitu. Funkcija spajanja je izvlačenje struje koju generiraju fotonaponski moduli i uvođenje u električnu opremu putem kabela i konektora. Kako bi se smanjio gubitak same razvodne kutije, vlastiti otpor vodljivog materijala i kontaktni otpor moraju biti što manji. Funkcija zaštite sastoji se od dva dijela. Jedan je zaštita fotonaponskih modula preko premosnih dioda i poboljšanje izlazne snage fotonaponskih modula u uvjetima kvara kao što je zasjenjenje. Drugi je postići svrhu hidroizolacije i zaštite od požara i smanjiti radnu temperaturu razvodne kutije kroz poseban materijal za brtvljenje i dizajn za odvođenje topline. , čime se štite fotonaponski moduli i smanjuje gubitak izlazne snage fotonaponskih modula uzrokovan strujom curenja premosne diode.
Kako snaga komponenti baterije nastavlja rasti, učinkovitost pretvorbe baterije također se povećava iz godine u godinu, a radna struja u fotonaponskom sustavu značajno raste. Kao važan uređaj za povezivanje i zaštitu između baterijskih modula, razvodna kutija odgovorna je za izlaznu snagu i zaštitu vodova fotonaponskih modula, stoga mora imati veću nosivost struje.
Nosivost struje usko je povezana s mnogim pokazateljima kao što su rasipanje topline, učinkovitost provođenja, pouzdanost i izdržljivost. Stoga tvrtke koje proizvode razvodne kutije za fotonaponske module moraju održavati sinkronizirane tehnološke inovacije kako bi se prilagodile brzom razvoju tehnologije ćelija. Razvodne kutije fotonaponskih modula idu prema većoj nosivosti struje, boljem kapacitetu odvođenja topline, većoj stabilnosti sustava i manjoj potrošnji energije. Razvijaju se trendovi poput troškova proizvodnje.
Faze razvoja fotonaponskih razvodnih kutija
Posljednjih godina, kako se izvedba proizvoda fotonaponskih modula nastavlja poboljšavati, tržište ima sve veće zahtjeve za trenutni nosivi kapacitet, kapacitet rasipanja topline i stabilnost sustava proizvoda razvodne kutije. Proizvodi razvodnih kutija također su prošli kroz mnoge iteracije.

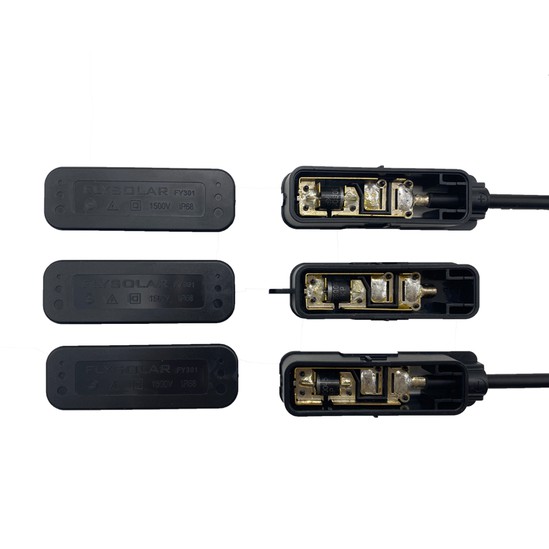

Od najranijih razvodnih kutija s brtvenim prstenom s kompliciranim procesima do razvodnih kutija punjenih ljepilom s pojednostavljenim procesima, boljom izvedbom brtvljenja, manjom veličinom i višim stupnjem automatizacije; od pojedinačnih razvodnih kutija s više materijala do područja lijepljenja Razdjelna razvodna kutija koja je manja, štedi materijale i ima bolji učinak odvođenja topline. Proizvodi razvodnih kutija neprestano traže bolje performanse uz niže troškove u tržišnoj konkurenciji i nastavit će se ponavljati u budućnosti.
Podjela i sastav fotonaponskih razvodnih kutija
1. Klasifikacija fotonaponskih razvodnih kutija
Solarne fotonaponske razvodne kutije dijele se na razvodne kutije od kristalnog silicija, razvodne kutije od amorfnog silicija i razvodne kutije za zavjese.
2. Sastav fotonaponske razvodne kutije

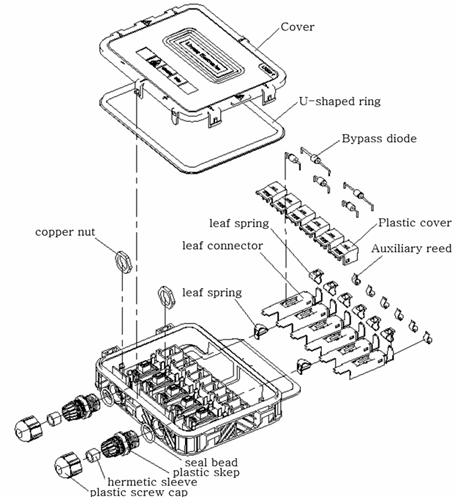

Solarna fotonaponska razvodna kutija sastoji se od tri dijela: kućište kutije, kabel i konektor.
Tijelo kutije: uključujući dno kutije (uključujući bakrene terminale ili plastične terminale), poklopac kutije i diodu;
Kabeli: podijeljeni na kabele koji se obično koriste kao što su 1,5MM2, 2,5MM2, 4MM2 i 6MM2;
Konektor: podijeljen na MC3 i MC4;
Modeli dioda: 10A10, 10SQ050, 12SQ045, PV1545, PV1645, SR20200 itd.
Postoje dvije vrste paketa dioda: R-6 SR 263;
3. Glavne značajke razvodne kutije modula solarne ćelije:
(1) Ljuska je proizvedena od uvezenih visokokvalitetnih sirovina i ima izuzetno visoku otpornost na starenje i ultraljubičasto zračenje;
(2) Prikladno za upotrebu u teškim uvjetima okoline tijekom proizvodnje na otvorenom, s učinkovitom upotrebom više od 30 godina;
(3) po potrebi se mogu ugraditi 2 do 6 terminalnih blokova;
(4) Sve metode povezivanja imaju priključak za brzo povezivanje.
Tijek proizvodnog procesa razvodne kutije
1. Izbor materijala
Glavni materijali razvodne kutije uključuju čeličnu ploču, leguru aluminija, plastiku itd. Ovi materijali trebaju biti u skladu s relevantnim nacionalnim standardima i zahtjevima. Prilikom odabira materijala, morate uzeti u obzir okruženje u kojem se proizvod koristi, kao što su antikorozivne karakteristike, otpornost na visoke temperature itd., kako biste odabrali odgovarajuće materijale.
2. Tehnologija obrade
1. Obrada čeličnih ploča ili materijala od aluminijskih legura:
Čelične ploče ili materijali od aluminijskih legura zahtijevaju rezanje, savijanje, utiskivanje i druge tehnike obrade kako bi se dovršio potreban oblik i struktura.
2. Prerada plastičnih materijala:
Plastični materijali zahtijevaju injekcijsko prešanje ili puhanje, utiskivanje i druge tehnike obrade kako bi se dovršio potreban oblik i struktura.
Nakon što je obrada završena, potrebno je skidanje ivica s površine, brušenje i druga obrada kako bi se osiguralo da površina proizvoda bude glatka i glatka.
3. Montaža
Sastavite obrađene komponente, uključujući montažu, pričvršćivanje, ožičenje itd. Nakon što je montaža dovršena, provedite cjelokupni pregled kako biste osigurali da kvaliteta proizvoda zadovoljava zahtjeve.
4. Otkrivanje
Provjerite električna svojstva, mehanička svojstva itd. proizvoda kako biste bili sigurni da je kvaliteta proizvoda stabilna i pouzdana. To uključuje pregled izgleda, pregled električnih performansi, ispitivanje pouzdanosti itd. Tek nakon što prođe pregled, može se pakirati i otpremiti iz tvornice.
Tijekom proizvodnog procesa potrebno je strogo poštivati relevantne proizvodne standarde i zahtjeve kako bi se osiguralo da kvaliteta proizvedenih razvodnih kutija zadovoljava potrebe kupaca. Istodobno je potrebno ojačati upravljanje sastavom materijala, tijek procesa i druge poveznice kako bi se poboljšala stabilnost kvalitete proizvoda i zadovoljila potražnja na tržištu.
Analiza uobičajenih kvarova razvodne kutije
1. Uobičajene greške razvodne kutije
Uobičajene greške razvodne kutije fotonaponskog modula na mjestu projekta uključuju: starenje i deformaciju tijela kutije, lažno lemljenje u razvodnoj kutiji, kvar premosne diode, spaljenu razvodnu kutiju i odvajanje razvodne kutije od silikona.
2. Analiza principa uobičajenih kvarova razvodnih kutija
Princip kvara 1: Pitanja kvalitete procesa zavarivanja komponenti
U razvodnoj kutiji nalazi se slab lem na spoju pina diode i bakrenog vodiča te na spoju sabirnice i bakrenog vodiča. Kada je fotonaponski modul blokiran sjenom ili drugi problemi uzrokuju uključivanje premosne diode, zalemljeni spoj će se zagrijati. Kada je lemljeni spoj Kada akumulacija topline premaši temperaturu toplinske deformacije izolacijskog materijala razvodne kutije, razvodna kutija će doživjeti starenje i deformaciju. Što je duže premosna dioda uključena, to je veći rizik od deformacije i starenja razvodne kutije. Kada je temperatura veća od gornje granice temperature spoja diode, visoka temperatura će uzrokovati toplinski slom diode za premosnicu, pa čak i spaliti spojnu kutiju.
Princip kvara 2: Problemi s kvalitetom procesa brtvljenja komponenti
Došlo je do kontaminacije tijekom procesa lijepljenja između razvodne kutije i stražnje ploče fotonaponskog modula, što je uzrokovalo kasnije odvajanje razvodne kutije od silikona.
Načelo greške 3: Okluzija sjene, skrivene pukotine i drugi problemi
Fotonaponski moduli su dugo vremena izloženi uvjetima kao što su sjene, pukotine i lokalne vruće točke, što uzrokuje dugotrajan rad premosne diode, uzrokujući porast temperature spoja premosne diode. Kada se temperatura spoja akumulira do određene razine, dioda će premosnica otkazati zbog toplinskog sloma. Ako se ne postupa na vrijeme, kada akumulacija topline dosegne temperaturu deformacije izolacijskog materijala razvodne kutije, razvodna kutija će se deformirati i ostariti. U ozbiljnim slučajevima, razvodna kutija će izgorjeti.
Princip kvara 4: Udar munje
Kada fotonaponski modul pogodi munja, premosna dioda će se trenutno pokvariti visokim naponom. Kad kiša prođe i nebo se razvedri, budući da normalna struja modula teče kroz pokvarenu diodu dugo vremena, dioda će generirati toplinu. Kada se toplina akumulira do određene razine, može uzrokovati starenje i deformaciju razvodne kutije ili čak spaliti razvodnu kutiju.
Rezimirati
Fotonaponske elektrane moraju osigurati stabilnost tijekom cijelog životnog ciklusa, a pouzdanost sustava s komponentama kao jezgrom temelj je za osiguravanje povrata ulaganja kupcu i ostvarivanje vrijednosti za kupca. Kao važan dio fotonaponskih modula, razvodna kutija će uzrokovati smanjenje proizvodnje energije fotonaponske elektrane kada dođe do kvara. U ozbiljnim slučajevima može čak izazvati požar. Trenutačno se u vanjskim fotonaponskim elektranama često koriste vizualni pregled, tehnologija infracrvenog termalnog snimanja i IV metode ispitivanja za određivanje kvarova na razvodnoj kutiji. Posljednjih godina, s razvojem inteligentne tehnologije, postale su dostupne praktičnije metode kao što su invertersko inteligentno IV skeniranje i softver sustava za procjenu elektrane. , dodatno proširujući metodu otkrivanja kvarova razvodne kutije fotonaponskih modula na strani sustava. Nakon sadašnjeg velikog skoka u veličini i struji fotonaponskih modula, rizik pouzdanosti razvodne kutije značajno će se povećati. Trebali bismo razmotriti odabir proizvoda izvrsne kvalitete, dobre pouzdanosti i dobre podrške nakon prodaje koji "integriraju standarde životnog ciklusa kroz proizvodnju i primjenu proizvoda." "Komponente glavne robne marke u svakoj vezi kako bi se izbjegle skrivene opasnosti uzrokovane problemima kvalitete procesa kao što je lažno zavarivanje; tijekom transporta i ugradnje komponenti mora se obaviti održavanje komponenti kako bi se smanjila pojava pukotina komponenti; tijekom svakodnevnog rada i održavanja, potrebno je obavite dobar posao u zaštiti od munje i rješavanju problema elektrana. Kada se u komponentama pronađu problemi kao što su sjene, vruće točke, itd., potrebno ih je odmah riješiti kako bi se izbjegao kvar. razvodna kutija.
