Opis proizvoda

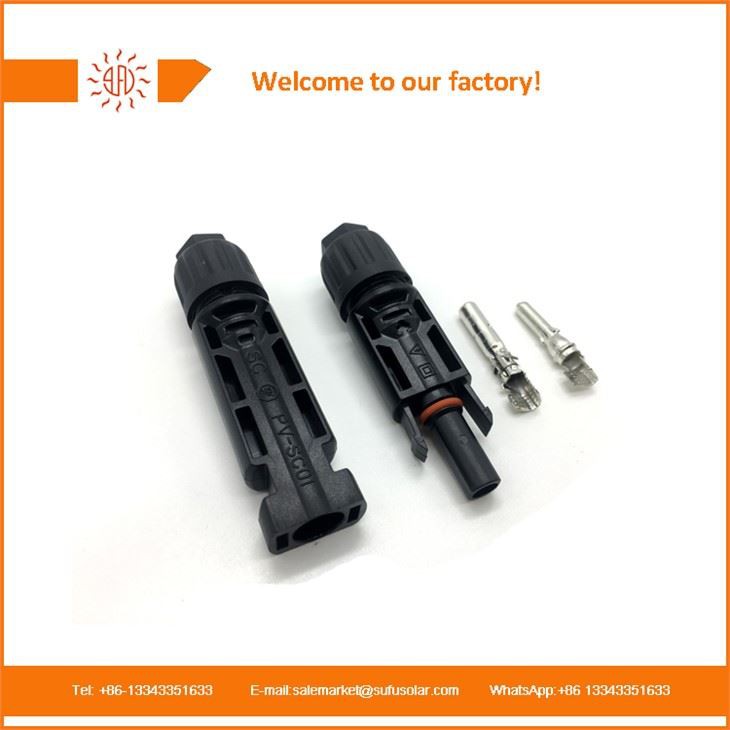

Solar MC4 konektori
Solarni priključak izrađen je od anti-ultraljuvioleta, pooštrenih, polikarbonata ubrizgavajuće ubrizgavanja. Ima dobre anti-ultravioletne i anti-starenja. Metalni dijelovi unutarnje jezgre su bakarni s boljom toplinskom vodljivošću i žilavošću, a površina je utisnula dobre antikorozijske performanse.
Gotovo svi solarni paneli spojeni su zajedno pomoću posebnih utikača otpornih na vremenske uvjete i utičnica nazvanih MC4 konektora. Izraz MC4 označava priključak promjera 4 mm promjera 4 mm. Zbog ekstremnih vremenskih uvjeta konektori moraju biti vrlo robusni, sigurni, otporni na UV i održavati dobru vezu s minimalnim otporom i niskog i visokog napona do 1500 V.
Konektori su dizajnirani za upotrebu sa standardnim 4 mm ili 6 mm dvostruko izoliranim solarnim DC kabelom s konzerviranim bakrenim višestrukim jezgrom za minimalni otpor. Za ispravno sastavljanje konektora se koristi poseban alat za prekrivanje za prelazak višestrukog kabela na unutarnji terminal koji se zatim ubacuje i pukne u kućište MC4.
Parametar
|
Potvrda |
Tuv |
|
Potvrda |
Ne. B 101149 0002 Rev. 00 |
|
Standard |
EN62852: 2015 IEC62852: (Ed.1) |
|
Ocijenjeni napon |
1500vdc |
|
Ispitni napon |
6000V (50Hz 1min) |
|
Ocijenjena struja |
30A |
|
Klasa zaštite |
Klasa a |
|
Stupanj zaštite |
IP67 |
|
Klasa plamena |
Ul {{0}} v0 |
|
Kategorija prenapona |
Iii |
|
Stupanj zagađenja |
2 |
|
Temperaturni raspon |
'-40 stupanj ~ +85 stupanj |
|
Gornja ograničavajuća temperatura |
100 stupnjeva |
|
Kontaktni otpor |
Manje od ili jednako 0. 5mΩ |
|
Otpor na izolaciju |
>500MΩ |
|
Umetni sila |
Manje od ili jednako 50n |
|
Sila izvlačenja |
Veći ili jednak 50n |
|
Spajanje kabela |
1 × 4 mm 2 |
|
Hidroizolacijska struktura |
Pečat za prsten |
Dijagram
Značajka
1. Podržite višestruko priključivanje i isključivanje.
2. Vrlo izdržljiv, anti-ultraviolet, usporavanje plamena.
3. Unutarnji metalni dijelovi umetnuti su trskama unutarnjih gumba.
4. Oprema za automatsko zaključavanje za muške i ženske točke omogućuju vezu lakšu i pouzdanu.
5. 5. Popularni izgled prikladan je za većinu instalacija na licu mjesta i može odgovarati originalnom MC4.
6.Simple operacije na licu mjesta. Može se instalirati pomoću alata za prelazak.
7. Prikladno za PV kabele s različitim promjerima izolacije.
8. Dijelovi metala od crvenih bakra, visoka struja kapaciteta nosača, visoka raspršivanje topline
9.IP67 Zaštita
Montaža
